В чем отличие?

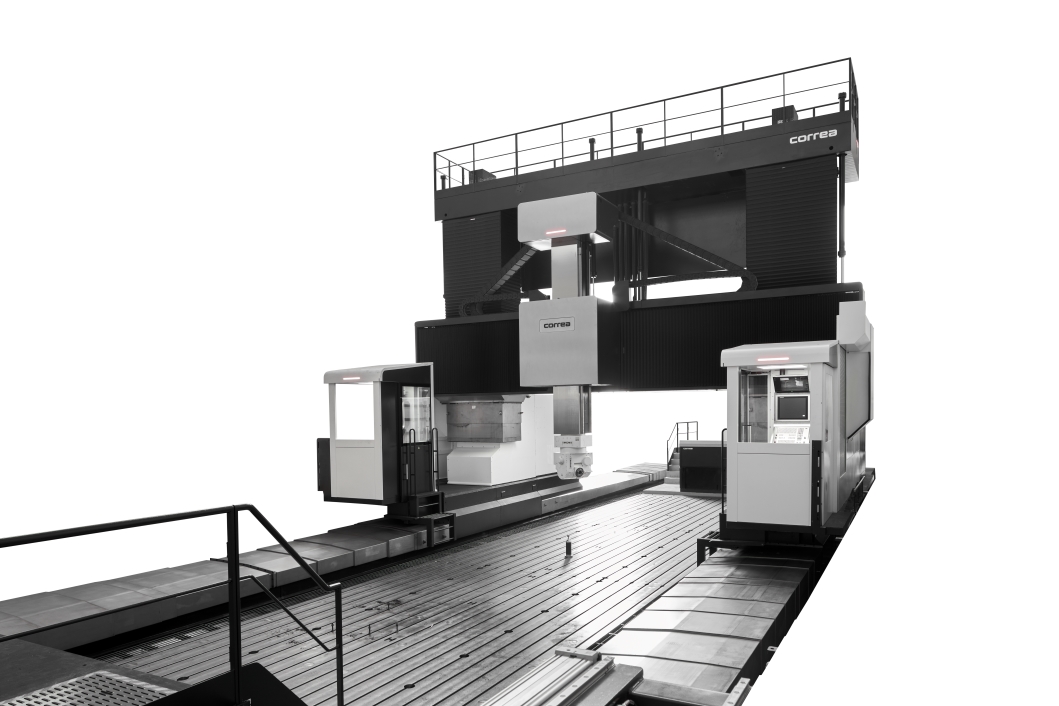

Фрезерный станок портального типа FOX MW представляет инновационную идею, которая сочетает в себе традиционные возможности по черновой обработке, а также скорость и точность механической высокопроизводительной обработки. Также, станок обладает уникальной системой контроля температуры в вертикальной оси станка.
Технические характеристики
| 40 | 55 | 70 | 85 | 100 | 115 | 130 | ||
|---|---|---|---|---|---|---|---|---|
| СТОЛ | ||||||||
| Размер стола | mm | 1.750 2.500 3.000 3.500 | 1.750 2.500 3.000 3.500 | 1.750 2.500 3.000 3.500 | 1.750 2.500 3.000 3.500 | 1.750 2.500 3.000 3.500 | 1.750 2.500 3.000 3.500 | 1.750 2.500 3.000 3.500 |
| Макс. нагрузка на стол | Kg/m2 | 10000 - 15000 | ||||||
| ПЕРЕМЕЩЕНИЯ | ||||||||
| Продольное | X mm | 4.000 | 5.500 | 7.000 | 8.500 | 10.000 | 11.500 | 13.000 |
| Поперечное | Y mm | 3.000 - 3.750 - 4.250 - 5.000 / DBC: 2.250 - 3.000 - 3.750 - 4.250 | ||||||
| Вертикальное | Z mm | 1.500 / 1.750 | ||||||
| Вертикальное | W mm | 1.000 / 2.000 | ||||||
| ПОДАЧИ | ||||||||
| Макс. | X m/min | 25 | ||||||
| Y m/min | 30 | |||||||
| Z m/min | 30 | |||||||
| ХАРАКТЕРИСТИКИШПИНДЕЛЯ | ||||||||
| Шпиндель | ISO-50 Big Plus / HSK-100 | |||||||
| Скорость вращения | rpm | 6.000 / 10.000 | ||||||
| Макс. мощность | kW | 37 / 52 / 42 | ||||||
| Макс. момент | Nm | 1.298 / 1.375 / 620 | ||||||
Головки
Технология UAD
Индексированные головки идеальны для всех видов обработки: обработка с большим снятием стружки, твёрдых материалов, используя длинный инструмент, копирования и т. д.
Технология E5E
Непрерывная двухосевая головка идеальна для обработки с 4-мя или 5-ю непрерывными осями, а также для супер-чистовой на 3+2 осях.
Стандартное и oпционное оборудование
Стандартное оборудование
- Универсальная автоматическая головка
- ЧПУ Heidenhain или Siemens (Operate HMI)
- Электронный маховичок
- Кондиционирование электрического шкафа
- Линейные направляющие на осях X, Y
- Охлаждаемая фрикционная направляющая на оси Z
- Лампа освещения рабочей зоны
- Гидравлическая и охлаждающая станции
- Оптические линейки на всех осях
- Внешний полив СОЖ направляемыми соплами
- Внешняя подача воздуха, а также через инструмент
- Базовое ограждение
- Теледиагностика
- VIXION 4.0
Опционное оборудование
- Другие головки
- Система автоматической смены головок
- Щупы замера детали и инструмента
- Автоматические магазины на 30, 40, 60, 120 инструментов
- Статические магазины на 6, 8, 12 инструментов
- Пистолет для полива СОЖ или обдува воздухом
- Система СОЖ с самоочищающимся фильтром
- Поворотные столы
- Стружкоудалители
- Периметральное ограждение
- Кабинетное ограждение (только для некоторых моделей)
- СОЖ по оси шпинделя
- Система нулевой точки для быстрой переустановки детали
