В чем отличие?

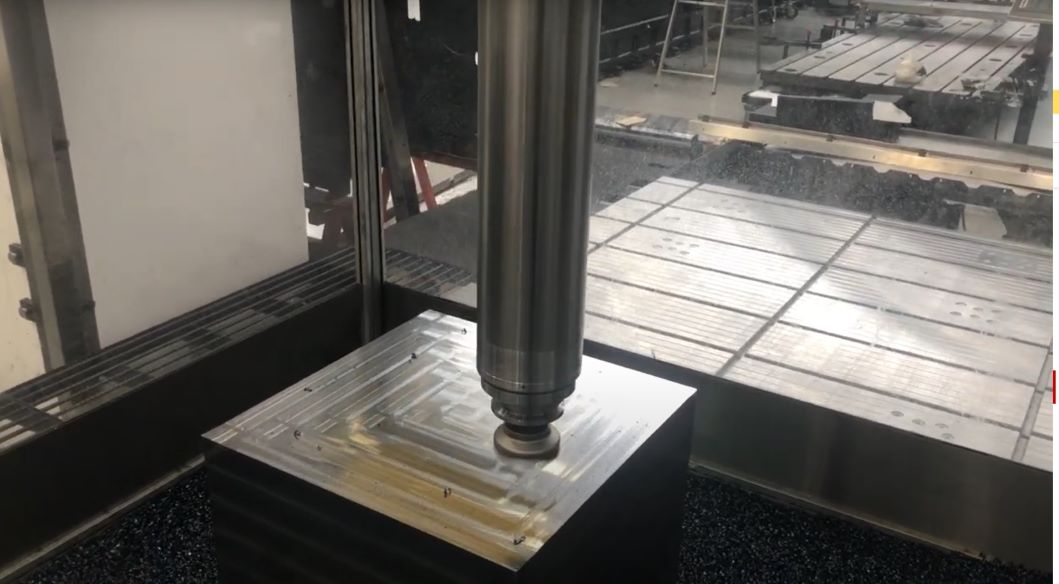

Фрезерный станок портального типа с подвижным столом VERXA обладает структурой и термо-симметричной конструкцией, которые позволяет осуществлять механическую обработку деталей большого объёма, сохраняя высокую динамику, геометрическую точность и высокую производительность.
-
![Eco Design]()
![Eco Design]()
Eco Design
Функции Stand-by и автоматического выключения позволяют экономить до 20% энергии, потребляемой станком.
-
![High Feed Rates]()
![High Feed Rates]()
High Feed Rates
Благодаря линейным направляющим достигаются подачи 30 м/мин на всех трех осях X-Y-Z.
-
![High Geometrical Precision]()
![High Geometrical Precision]()
High Geometrical Precision
- Стальные тяги внутри поперечины.
- Минимизирует деформацию прогиба и скручивания поперечины.
- Улучшает геометрию станка.
- Улучшает производительность черновой обработки.
![High Geometrical Precision]()
High Geometrical Precision
- Большие поперечные сечения.
- Высокая производительность при черновой обработке.
- Cтабильная во времени геометрия.
![High Geometrical Precision]()
High Geometrical Precision
- Большие поперечные сечения.
- Высокая производительность при черновой обработке.
- Cтабильная во времени геометрия.
![High Geometrical Precision]()
High Geometrical Precision
- Большие поперечные сечения.
- Высокая производительность при черновой обработке.
- Cтабильная во времени геометрия.
-
![Oversized Structural Elements]()
![Oversized Structural Elements]()
Oversized Structural Elements
- Большие поперечные сечения
- Высокая производительность при черновой обработке
- Cтабильная во времени геометрия
![Oversized Structural Elements]()
Oversized Structural Elements
- Большие поперечные сечения.
- Высокая производительность при черновой обработке.
- Cтабильная во времени геометрия.
![Oversized Structural Elements]()
Oversized Structural Elements
- Большие поперечные сечения.
- Высокая производительность при черновой обработке.
- Cтабильная во времени геометрия.
-
![Multi-Function Operation]()
-
![Thermo Symmetrical Design]()
![Thermo Symmetrical Design]()
Thermo Symmetrical Design
- Ползун с симметричными направляющими.
- Сцентрированный в каретке ползун.
- Улучшенная геометрия при изменении температуры в цехе.
-
![Machine Dynamic Adjustment]()
![Machine Dynamic Adjustment]()
Machine Dynamic Adjustment
2.jpg)
.jpg)
.jpg)
.jpg)
1.jpg)
1.jpg)
1.jpg)
.jpg)
Технические характеристики
| СТОЛ | |||||||
|---|---|---|---|---|---|---|---|
| Размер | mm | 5.700 - 10.200 x 2.500 - 3.000 | |||||
| Макс. нагрузка на стол | kg | 30.000 - 50.000 | |||||
| ПЕРЕМЕЩЕНИЯ | |||||||
| Продольное | X mm | 6.000 - 15.000 | |||||
| Поперечное | Y mm | 3.750 | 4.250 | 5.250 | |||
| Вертикальное | Z mm | 1.500 / 2.000 / 2.500 | |||||
| РАЗМЕРЫ ЗОНЫ ОБРАБОТКИ | |||||||
| Расстояние между колоннами | Y mm | 3.250 | 3.750 | 4.750 | |||
| Просвет между столом и шпинделем | Z mm | 1.140 / 1.390 / 1.640 / 1.890 / 2.140 | |||||
| FПОДАЧИ | |||||||
| Макс. | X м/мин | 30 | |||||
| Y м/мин | 30 | ||||||
| Z м/мин | 30 | ||||||
| ХАРАКТЕРИСТИКИ ШПИНДЕЛЯ | |||||||
| Шпиндель | ISO-50 Big Plus / HSK-100 | ||||||
| Скорость вращения | об/мин | 6.000 / 10.000 | |||||
| Макс. мощность | кВт | 52 / 42 | |||||
| Макс. момент | Нм | 1.375 / 620 | |||||
Головки
Технология UAD
Индексированные головки идеальны для всех видов обработки: обработка с большим снятием стружки, твёрдых материалов, используя длинный инструмент, копирования и т. д.
Технология E5E
Непрерывная двухосевая головка идеальна для обработки с 4-мя или 5-ю непрерывными осями, а также для супер-чистовой на 3+2 осях.
Стандартное и oпционное оборудование
Стандартное оборудование
- Универсальная автоматическая головка
- ЧПУ Heidenhain или Siemens (Operate HMI)
- Электронный маховичок
- Кондиционирование электрического шкафа
- Линейные направляющие на осях X, Y, Z
- Лампа освещения рабочей зоны
- Гидравлическая и охлаждающая станции
- Оптические линейки на всех осях
- Внешний полив СОЖ направляемыми соплами
- Внешняя подача воздуха, а также через инструмент
- Базовое ограждение
- Теледиагностика
- VIXION 4.0
Опционное оборудование
- Другие головки
- Система автоматической смены головок
- Щупы замера детали и инструмента
- Автоматические магазины на 30, 40, 60, 120 инструментов
- Статические магазины на 6, 8, 12 инструментов
- Пистолет для полива СОЖ или обдува воздухом
- Система СОЖ с самоочищающимся фильтром
- Поворотные столы
- Стружкоудалители
- Периметральное ограждение
- Кабинетное ограждение (только для некоторых моделей)
- СОЖ по оси шпинделя
- Система нулевой точки для быстрой переустановки детали
