Fraiseuse VERXA MW

Pour voir cette vidéo, vous devez accepter les cookies marketing, elle peut être configurée ici

En quoi est-elle différente?

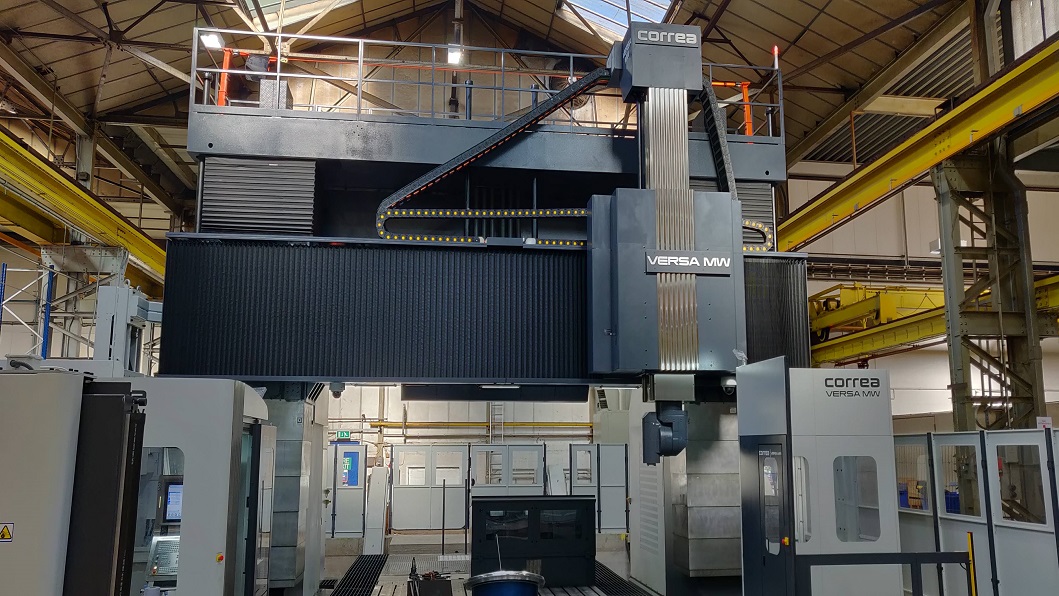

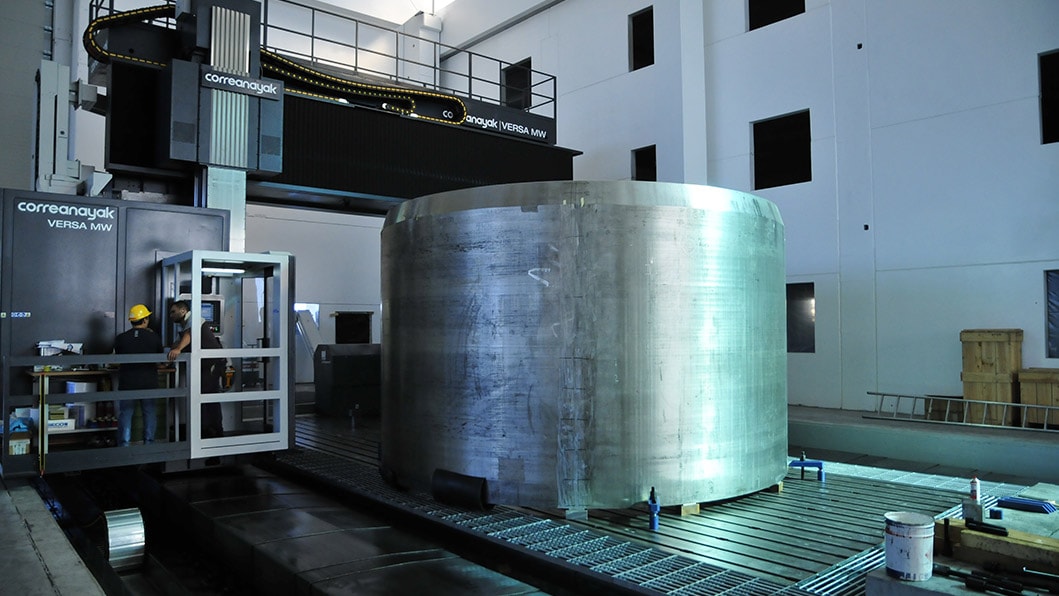

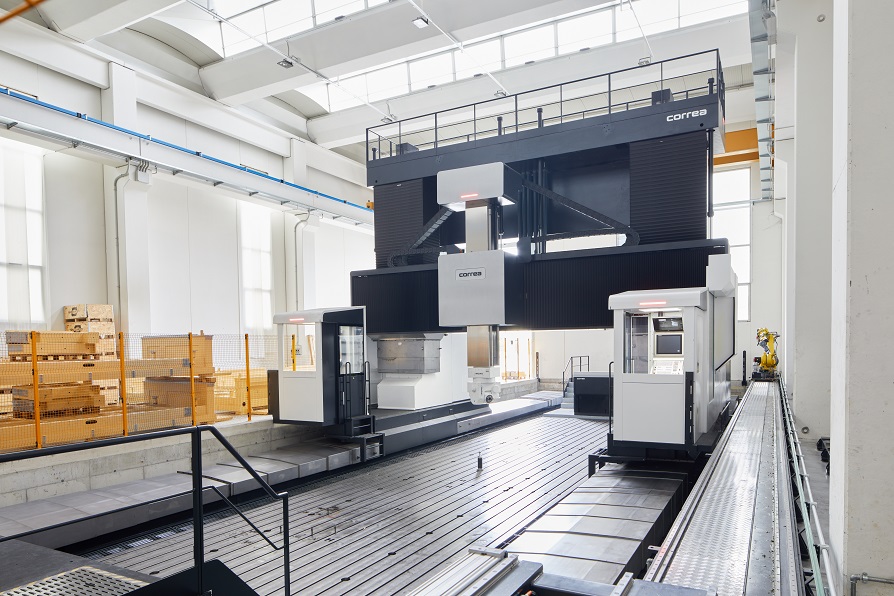

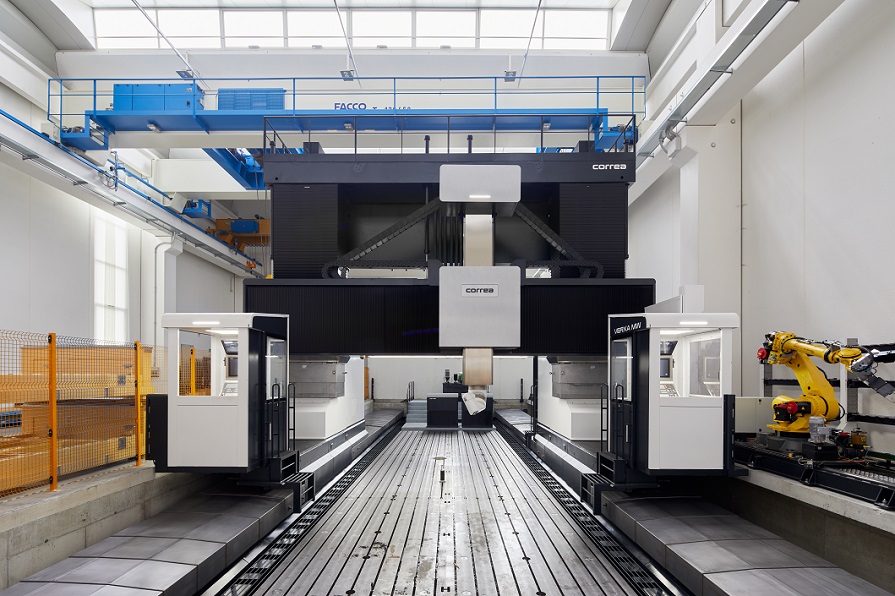

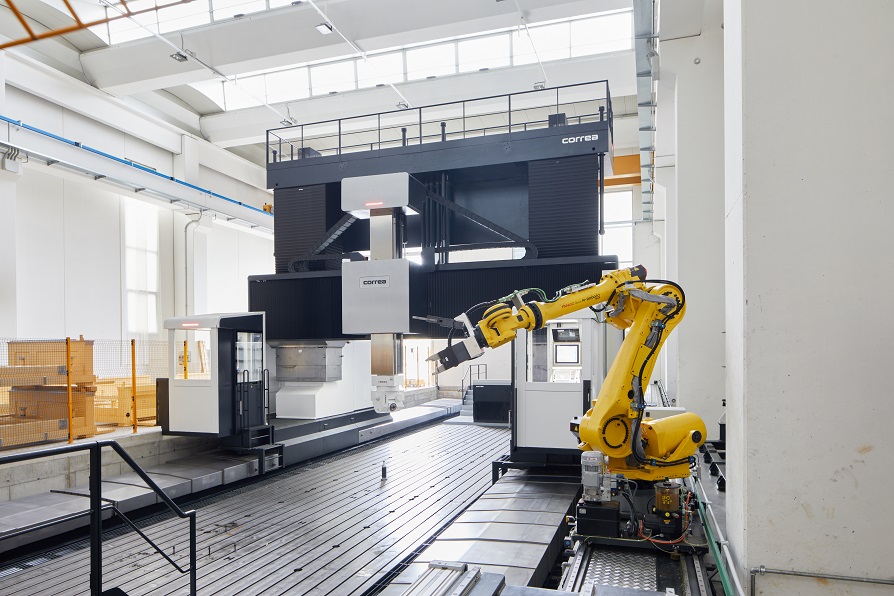

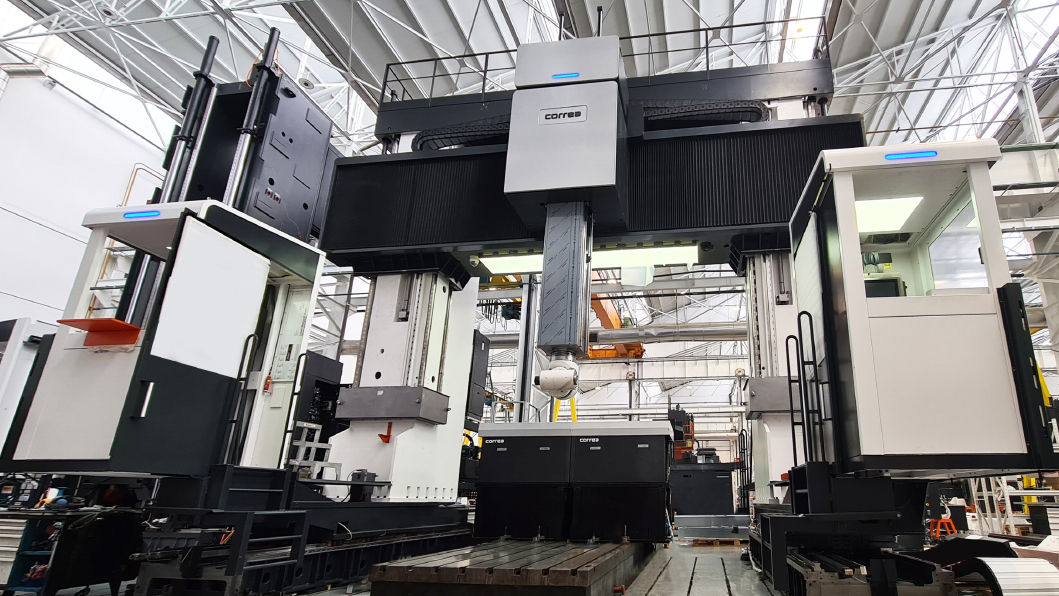

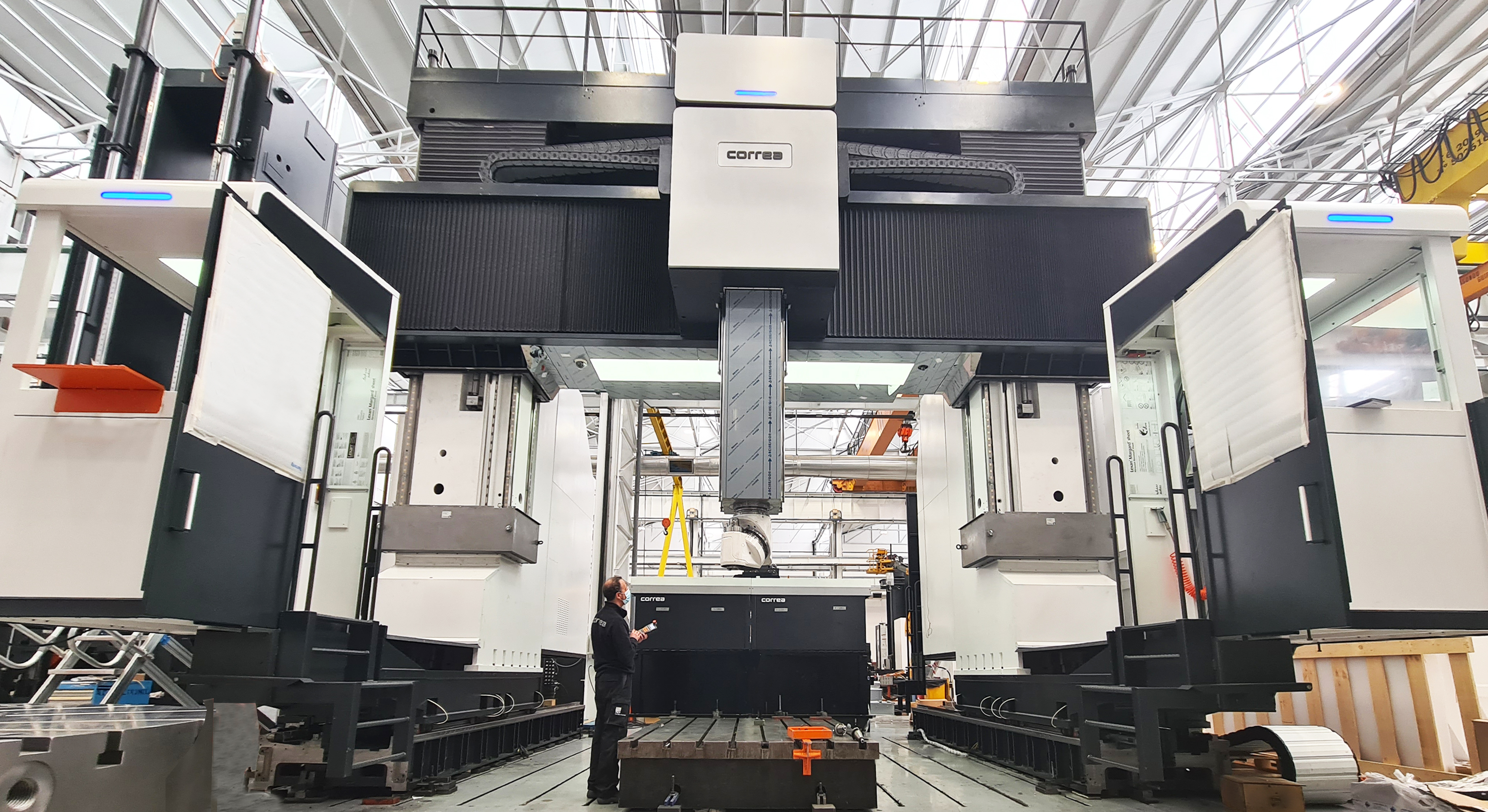

La machine gantry VERXA MW représente le concept de fraiseuse hautes performances à portique mobile - W.
Sa conception structurelle et sa thermosymétrie, alliées à un axe W unique sur le marché, font de cette machine la solution idéale pour traiter les usinages de grand volume, tout en conservant un haut niveau dynamique et une capacité élevée d´enlèvement de copeaux

Eco Design

Fonction Stand-by et fonction d´arrêt automatique qui permettent d´économiser 20% de l´énergie totale consommée par la machine.

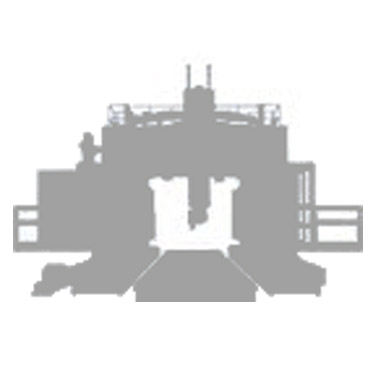

High Feed Rates

Avances de 30 m/min sur les trois axes X, Y et Z grâce à un système de glissières linéaires.

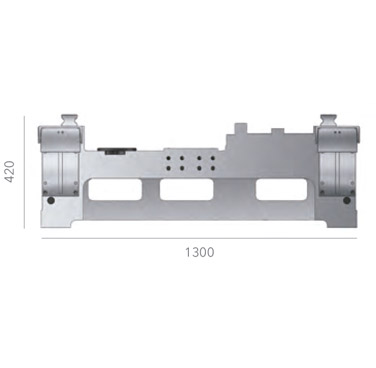

High Geometrical Precision

Grandes sections croisées.

Grande capacité d’ébauche.

Stabilité géométrique dans le temps.
High Geometrical Precision

Grandes sections croisées.

Grande capacité d’ébauche.

Stabilité géométrique dans le temps.
High Geometrical Precision

Grandes sections croisées.

Grande capacité d’ébauche.

Stabilité géométrique dans le temps.
High Geometrical Precision

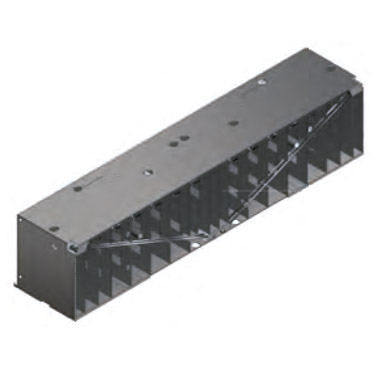

Tirants en acier à l´intérieur de la traverse.

Minimisation de la déformation due à la flexion et à la torsion de la traverse.

Amélioration de la géométrie de la machine.

Amélioration de la capacité d’ébauche.
W axis specification

Force de blocage: 2270 N x 18 Unités: 40860 N

W axis specification

Grande capacité d’ébauche et excellente précision géométrique

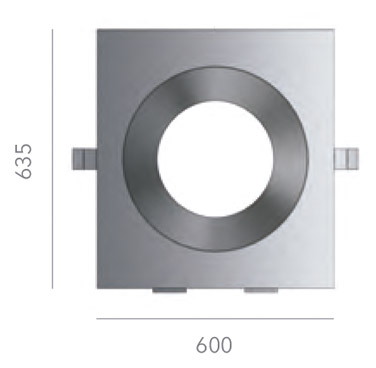

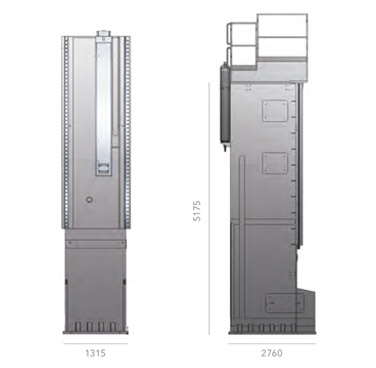

Oversized Structural Elements

Grandes sections croisées.

Grande capacité d’ébauche.

Stabilité géométrique dans le temps.
Oversized Structural Elements

Grandes sections croisées.

Grande capacité d’ébauche.

Stabilité géométrique dans le temps.
Oversized Structural Elements

Grandes sections croisées.

Grande capacité d’ébauche.

Stabilité géométrique dans le temps.
Oversized Structural Elements

Grandes sections croisées.

Grande capacité d’ébauche.

Stabilité géométrique dans le temps.

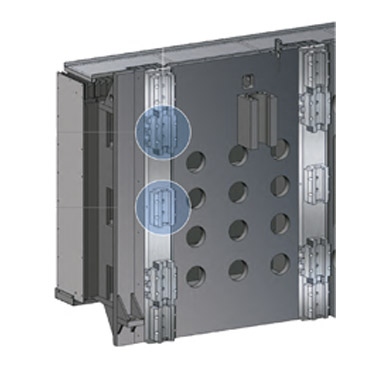

W axis specification

Force de blocage: 2270 N x 18 Unités: 40080 N

W axis specification

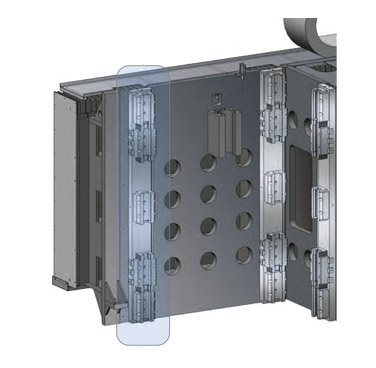

Vue détaillée du système de glissière W (6 glissières)

W axis specification

Grande capacité d’ébauche et excellente précision géométrique

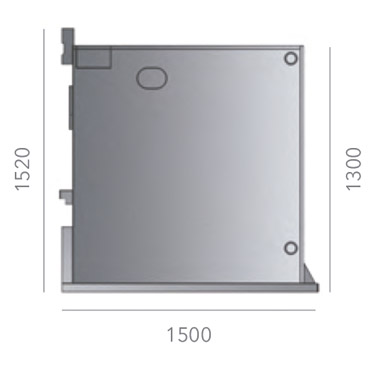

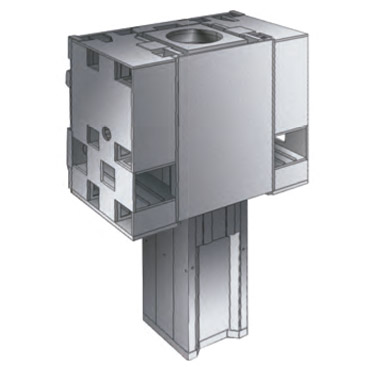

Thermo Symmetrical Design

Amélioration du comportement géométrique face aux changements de température dans l´atelier.

Bélier à guidage symétrique.

Bélier symétriquement centré par rapport au porte-bélier.

Caractéristiques Techniques

Table
Surface	mm	10.000 - 30.000 x 2.500 - 3.000 - 3.500
Charge max. sur la table	kg / m2	10.000 - 15.000
Courses
Longitudinale	X mm	8.500 - 29.500
Transversale	Y mm	4.600 - 7.600
Verticale	Z mm	1.500 - 2.500
	W mm	2.500 - 3.500
Capacite de travail
Passage entre montants	mm	3.400 - 6.400
Passage broche-table	mm	3.140 - 4.140
Avances
Maximum	X m/min	30
	Y m/min	30
	Z m/min	30
Caractéristiques de la broche
Broche		ISO-50 / BT-50 / HSK-100
Vitesse de rotation	rpm	4.000 / 6.000 / 10.000
Puisance maximale	kW	52
Couple maximale	Nm	1.375
