ORIX roughing and finishing

哪里与众不同?

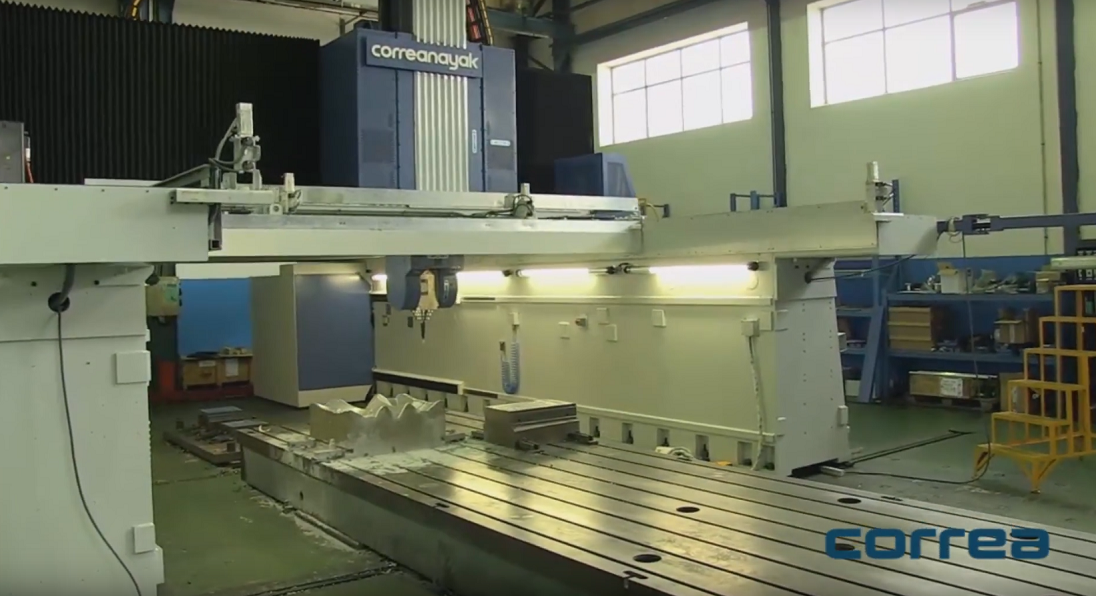

ORIX是一种高架桥式加工中心，专门设计用于超精密加工，同时保持刀尖的良好动态精度和几何精度。

技术参数

工作台
尺寸 mm 4.000 - 25.000 X 3.000 -4.500
单位最大承 Kg / m2 10.000 / 15.000
行程
纵向(X) X mm 3.500 - 24.500
横向(Y) Y mm 3.250 - 4.250 - 5.250
垂向(Z) X mm 1.250 - 1.500 - 2.000
加工范围
立柱间 mm 4.150 - 5.150 - 6.150
进给速度
最大 X m/min 30
Y m/min 30
Z m/min 30
滑枕主轴参数
主轴锥度   ISO-50 / HSK-63 / HSK-100
恒转速 rpm 6.000 / 24.000 / 12.000
功率 kW 52 / 35 / 35
扭矩 Nm 1.375 / 60 / 120

铣头

UAD技术

通用和正交的微分度铣头在市场上独一无二，具有每0.02度一分度的专利技术.

5轴技术

2轴成形头“扭转”型，内置在电主轴或主轴齿轮传动中.

您对我们的铣头感兴趣吗？

关于我们的铣头

标准配置和选配装置

标准配置

  • 电主轴式五轴联动头
  • 海德汉 HSCI 或 西门子 (HMI) 数控系统
  • 便携式手轮
  • 电控箱空调恒温装置
  • X，Y，Z轴采用直线导轨
  • 工作灯
  • 液压平衡及冷却装置
  • 三轴光栅尺全闭环控制
  • 外部冷却液通过头部可调节喷嘴
  • 内外气冷及主轴清洁
  • CE标准半防护外罩
  • 远程诊断服务
  • VIXION 4.0

选配装置

  • 其它铣头
  • 铣头自动更换系统
  • 工件测量仪和对刀仪
  • 30, 40, 60, 120位自动换刀装置
  • 6, 8, 12位的台式刀库
  • 气/液清洁枪
  • 过滤装置
  • 回转工作台
  • 自动排屑装置
  • 周围式防护栏
  • 其他各类配件（根据客户需求）
  • 冷却液通过主轴中心，压力17, 36, 70 bar
  • 零点装夹系统集成在机床上

应用

飞机结构件 （铝合金）
航空航天

飞机结构件 （铝合金）
大型注塑模具
汽车

大型注塑模具
飞机结构件 （钛合金)
航空航天

飞机结构件 （钛合金)
冲压模具
汽车

冲压模具
碳纤维模具加工
航空航天

碳纤维模具加工
工装夹具加工
航空航天

工装夹具加工
